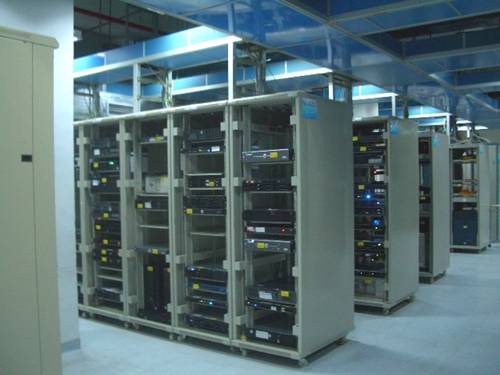

機房配電系統設計方案

機房電氣系統

電氣系統

工程范圍及任務

1、電氣系統范圍：機房配電系統，含機房UPS、空調系統、動力系統、照明系統、消防系統、維修測試系統。

2、任務要求在工程范圍內配電系統的綜合設計和施工管理配合，目標是滿足配電系統對計算機等負荷用電的可靠性、可控性、冗余度、可擴展性，保障供電系統全年故障率超過十萬分的一,可使用率達99.999%。

在系統設計和設備、材料的選用，要以整個系統可靠性的量化指標作為系統設計的原則，在設備配置、工藝、施工、維修、保養、運營管理等各方面都要滿足這一目標。在故障時限內，有必要的容錯和故障恢復措施，保證不間斷的電源供給，使整個系統工作正常、持續，這也是本系統實施的最終目標。

機房用電負荷為一級負荷，設計大樓“市電+UPS不間斷電源”的供電方式。

機房UPS配電

主機房UPS系統采用原有1臺20KVA UPS對機房計算機設備負載供電。

機房網絡機柜、服務器機柜采用雙路UPS電源插座，機柜末端接8位PDU插座。

小型機機柜采用雙路工業連接器直接給設備供電。

UPS電源及電纜敷設采用阻燃屏蔽電纜，能減少強電電源對弱電信號線纜的干擾。

強電線路沿金屬線槽及鍍鋅鋼管敷設與弱電線路應有一定的間隔。

大功率電源插座（工業連接器）

功率插套具有彈簧緊箍卡簧結構,可保證接插時插桿與插套的間極低的接觸電阻,外殼顏色表示使用不同的電壓和頻率。

不同型號插頭、插座因插頭位置、直徑、極數不相同而防止誤插。

設計防脫落裝置,具有優異的電氣絕緣性能和介質強度，耐沖擊，可穩定地工作在較低或較高溫度的室內或室外環境。

有IP44及IP67等不同程度的防水等級。

插座、插頭配套供應。

在各房間應設置適當數量的市電維修插座，插座類型為：220V/10A。電纜為阻燃銅芯的電纜，阻燃電線應穿鋼管?；顒拥匕逑虏康碾娫淳€應盡可能遠離計算機信號線，并避免并排敷設。而當并排敷設不能避免時，應作最少300mm 距離分隔或采取其它相應的屏蔽措施。全部配電線路必須穿金屬線管（槽）敷設。

機房內的插座應分為兩種，分別為不間斷電源（UPS）插座和市電插座，市電和UPS供電的插座用不同顏色加以區別。插座分布及數量考慮留有一定的余量。

配電柜設置

配電柜布置

國產玻璃門柜體

配電柜選用國產玻璃門X L系列配電柜。本設計中配電柜具有以下特點：

在配電柜中設置相應的避雷器和遠程電量監控設備，避雷器的設置滿足機房B、C級防雷的要求，遠程電量監控設備的安裝，滿足配電柜防浪涌、防雷擊、過流保護、對總輸入電壓、電流、頻率進行遠程監控等功能。

產品符合IEC 898，GB 10963標準和CCEE安全認證要求。

單相負荷應均勻地分配在三相線路上，三相負荷不平衡度小于20% 。

選用國際知名品牌施奈德斷路器，具有過電壓、過電流、短路等保護；電流表、電壓表、指示燈、轉換開關等均為進口或合資產品。

機房配電柜內配置合適數量的16A、32A等單相和三相開關。

維修插座回路采用電子式漏電斷路器。

考慮以后擴展，配電柜、配電箱均留出一定的備用容量，使整個供配電系統安全、優質、穩定、經濟且維護簡便。

動力配電柜內設緊急斷電聯鎖接線端口，與消防緊急斷電設備相連，確保在發生火災時能迅速切斷空調、新風、照明等設備。
